Kalkulation von Leitungsdurchführungen

Spezifizieren und berechnen Sie hier Ihre gewünschte Leitungsdurchführung.
Wählen Sie den passenden Litzentyp aus und geben Sie Länge sowie die benötigte Anzahl der Litzen (maximal 50 Stück) an.

Leitungsdurchführungen kalkulieren

Die Leitungsdurchführungen gelten für die Zulassungen EPS 11 ATEX 1342 X (und FM, EAC, CSA, IECEx).
Die passende Größe der Leitungsdurchführung können Sie über die Berechnung ermitteln. Bitte beachten Sie, dass Sie die berechnete Größe nur erhöhen können.
Für andere Zertifikate oder Temperaturbeständigkeiten nehmen Sie bitte mit uns Kontakt auf.

Bei Leiterquerschnitten über 90 mm² empfehlen wir aus Montagegründen dringend die Verwendung einer 2-Pfad-Leitungseinführung.
> Beispiele für geeignete Leitungsdurchführungen finden Sie hier

Wenn Sie M20, M25 oder M32 als lange Leitungsdurchführung benötigen (46mm) dann wählen Sie bitte "Mxx lang" aus.
Durch "Eingaben zurücksetzen" können Sie Ihre Eingaben widerrufen und neue Werte eingeben.

Wählen Sie die Art der Leitungsdurchführung:

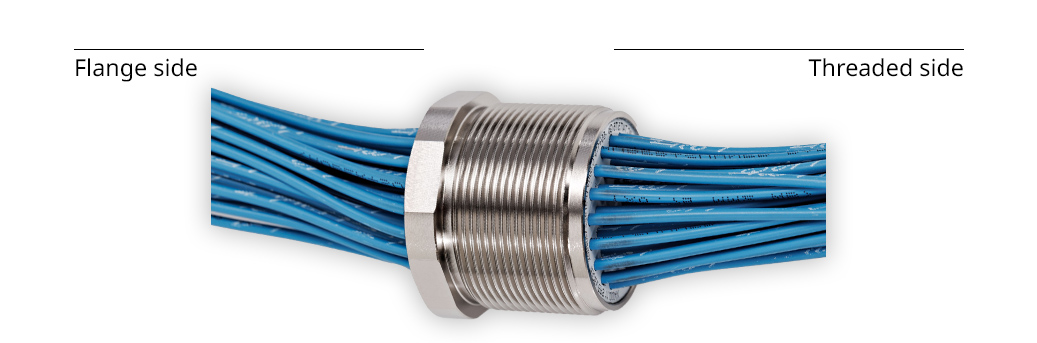

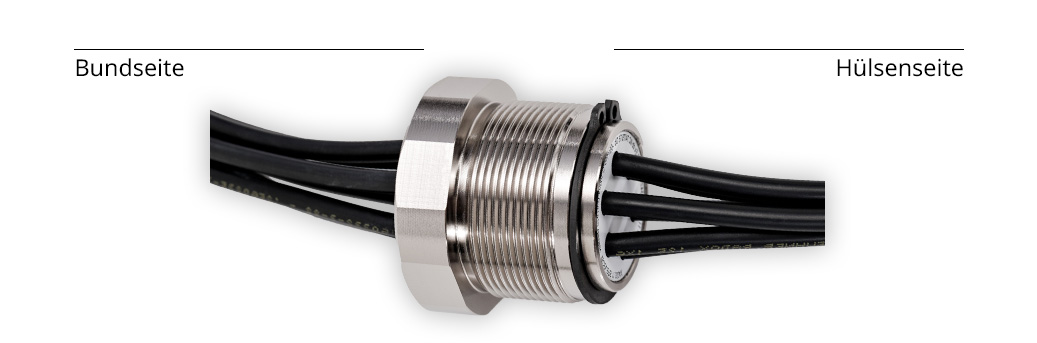

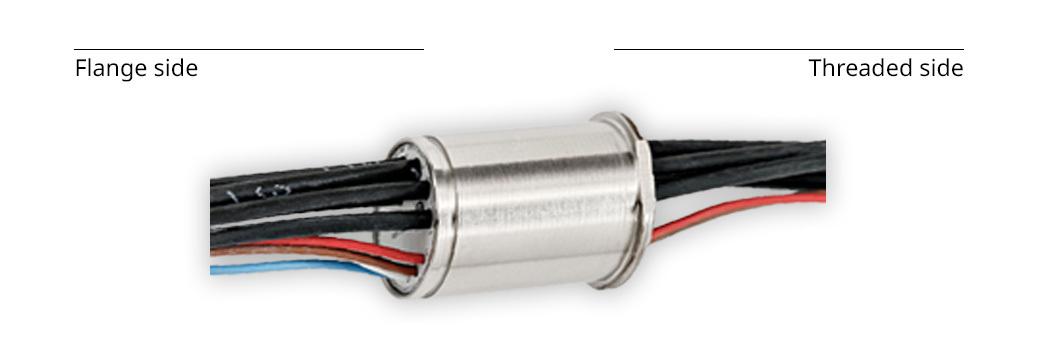

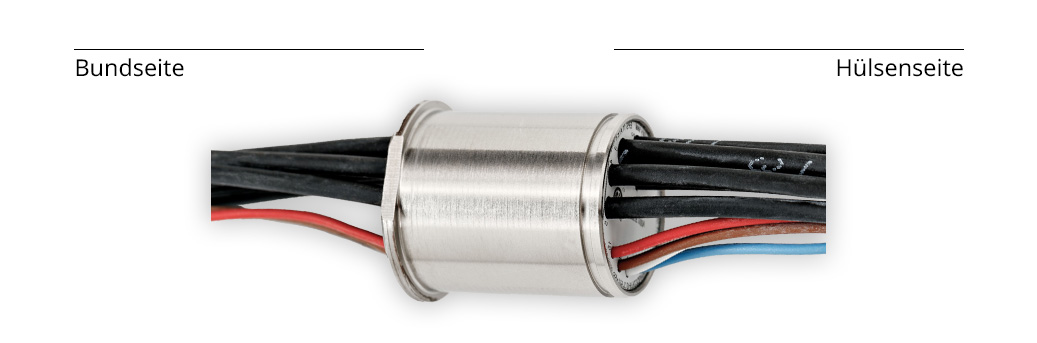

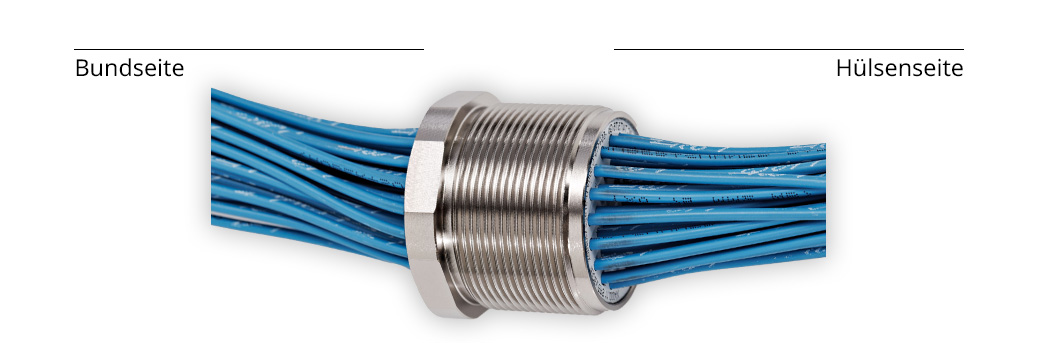

schraubbarsteckbarzweipfad

Wählen Sie die Litzentypen:

Litze 1

oder

Litze1 speziell

Länge Bundseite (mm)

Länge Hülsenseite (mm)

Anzahl Litzen

Litze 2

oder

Litze2 speziell

Länge Bundseite (mm)

Länge Hülsenseite (mm)

Anzahl Litzen

weiteren Litzentyp hinzufügen

Größe der Leitungsdurchführung*

Bitte unbedingt beachten:

Bei manueller Auswahl einer kleineren Verschraubung als berechnet, muss die Machbarkeit von uns nachträglich geprüft werden. Alle Gewindesteigungen sind 1,5; Ausnahme M10 =1,0

Spaltlängen kleiner 25mm (bei steckbar, bzw 2-Pfad) dürfen nur bis 2 Liter freies Volumen eingesetzt werden!

Wieviele Leitungsdurchführungen möchten Sie kalkulieren (max. 50 Stück)?

Sie benötigen eine größere Menge? Gerne beraten wir Sie hierfür direkt unter +49 (0)9343 6130 260 oder info@quintex.info

Expressbearbeitung

Falls Sie die Leitungsdurchführung besonders schnell benötigen, bieten wir einen Expressversand innerhalb von 2–3 Werktagen (abgehend von Quintex) an. Der Aufschlag für die Expressbearbeitung beträgt 50,– € netto (maximal 10 Stück pro Auftrag).
